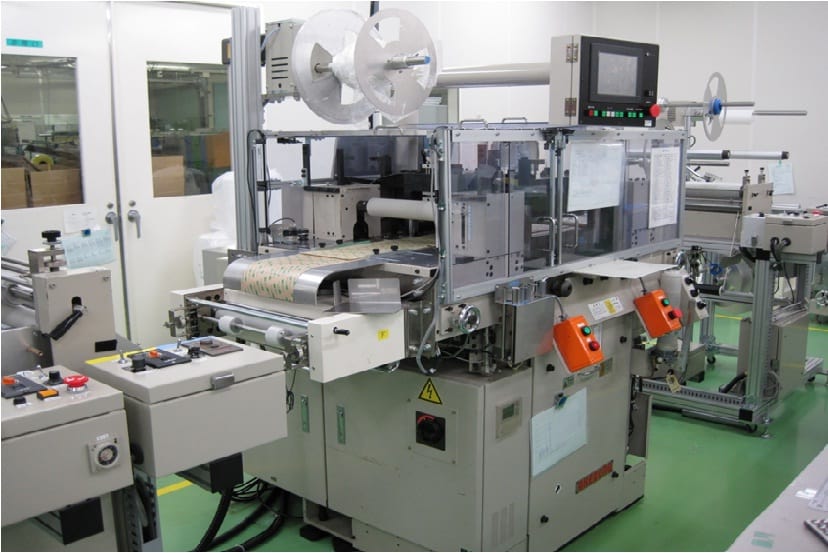

NC高速裁断機一式 SP-350 1号機・2号機
| ＳＰ－３５０ | 1号機 | 2号機 | |
|---|---|---|---|
| ＮＣ高速裁断機 |
加圧能力 |
１０ｔｏｎ |
１０ｔｏｎ ２７０×４２５ ３１０×４００ １８０ｓｐｍ ３５０ｍｍ ０．０１ｍｍ |
| ラミネート | 製品軸 セパ紙巻取り軸 最大材料巾 |
３軸 ２軸 ３５０ｍｍ |
３軸 ２軸 ３５０ｍｍ |
| 巻き取り | ロス巻取軸 製品巻取軸 最大材料巾 |
１軸 １軸 ３５０ｍｍ |
１軸 ２軸 ３５０ｍｍ |
| カッター | 加圧能力 最大材料巾 |
７ｋＮ ３５０ｍｍ |
７ｋＮ ３５０ｍｍ |

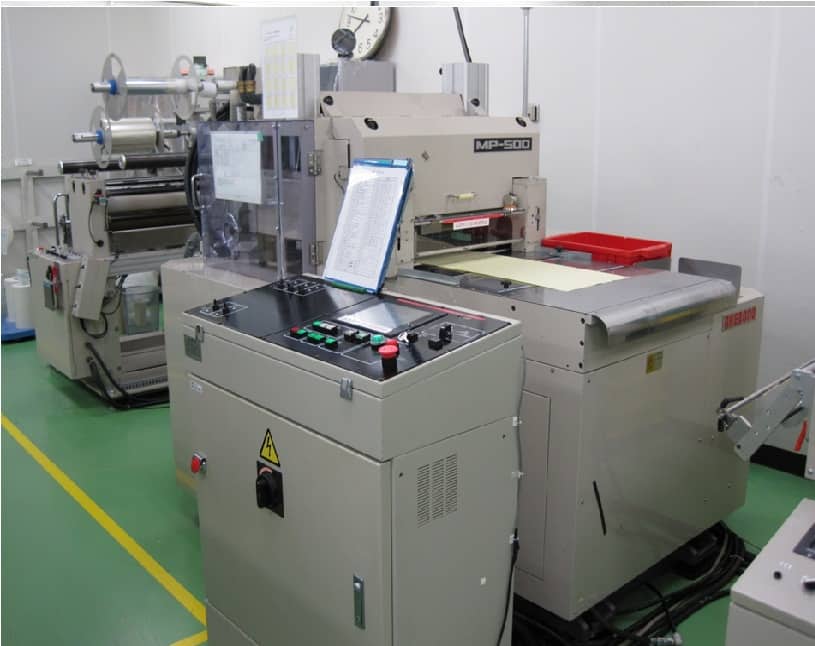

NC高速裁断機一式 MP-500R
| ＭＰ－５００Ｒ | ||
|---|---|---|
| ＮＣ高速裁断機 |
加圧能力 最大ストローク数 |
３０ｔｏｎ １３０ｓｐｍ |
| ラミネート | 製品軸 セパ紙巻取り軸 最大材料巾 |
３軸 ２軸 ５５０ｍｍ |
| 巻き取り | ロス巻取軸 製品巻取軸 最大材料巾 |
１軸 １軸 ５５０ｍｍ |
| カッター | 加圧能力 最大材料巾 |
７ｋＮ ５５０ｍｍ |

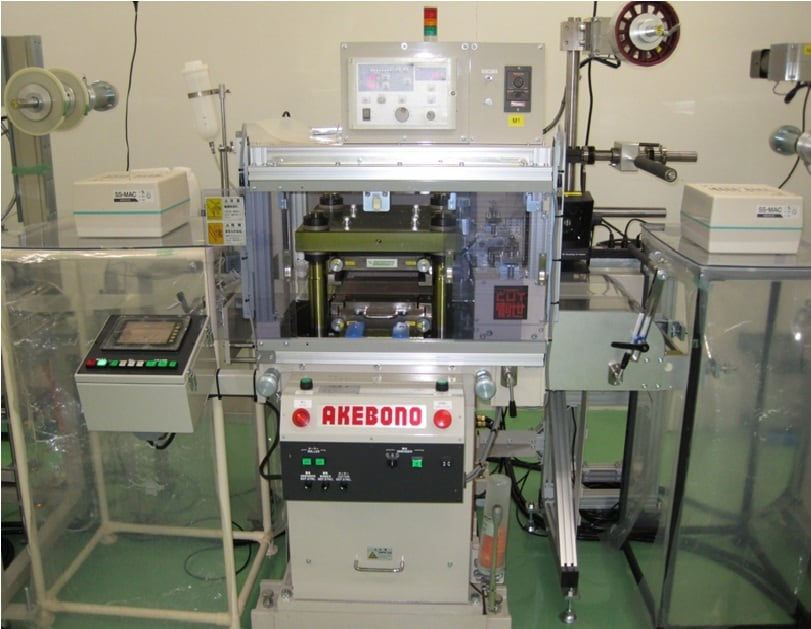

NC高速裁断機一式 MP-200SR
| ＭＰ－２００ＳＲ | ||
|---|---|---|
| ＮＣ高速裁断機 |
加圧能力 最大ストローク数 |
４ｔｏｎ ３００ｓｐｍ |
| ラミネート | 製品軸 セパ紙巻取り軸 最大材料巾 |
３軸 ２軸 ３５０ｍｍ |
| 巻き取り | ロス巻取軸 製品巻取軸 最大材料巾 |
４軸 ３軸 ３５０ｍｍ |
| カッター | 加圧能力 最大材料巾 |
７ｋＮ ２７０ｍｍ |

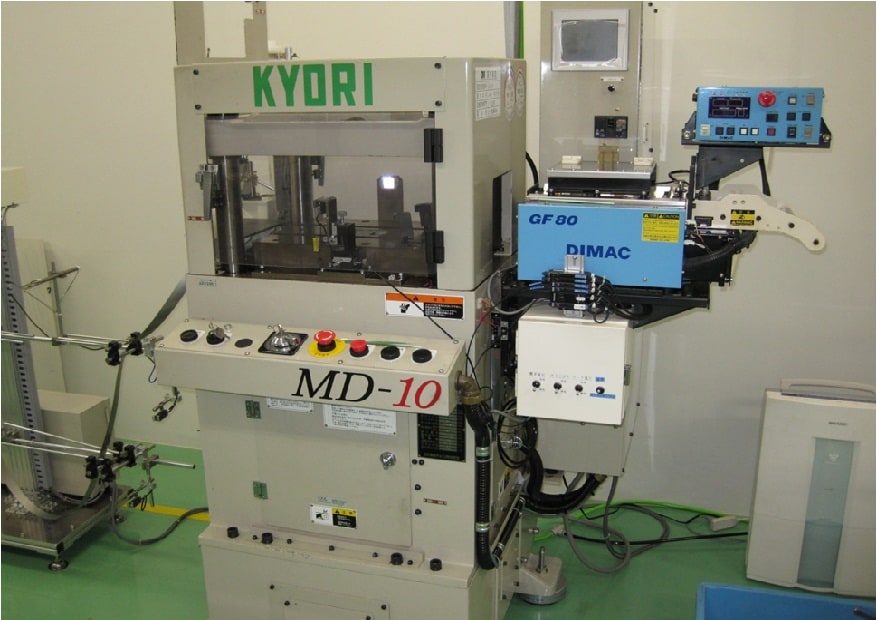

キョーリ社製MD-10 ＆ ダイマック社製GF-80
| キョーリ社製 ＭＤ－１０ | ||
|---|---|---|
| 精密スタンピングプレス |
能力 |
１００ｋＮ |
| ダイマック社製 GF-80 | ||
|---|---|---|
| ＮＣグリップフィーダ |
送り線高さ |
９０±１０ |
NC高速自動テーブルカッター AC-600L
| ＡＣ－６００Ｌ | |
|---|---|
| 最大切断幅 | ６００ｍｍ |
| 最大切断厚さ | １０ｍｍ |
| 最大切断速度 | ２６０ｓｐｍ |
| 最小移動幅 | ０．１ｍｍ |
| 下死点設定単位 | ０．０１ｍｍ |
|
Ｘ・Ｙ連続切断
材料９０度回転機構
|
|
NC高速精密裁断機 テーブル送りタイプ
| MP-850SL | |
|---|---|
| 製品最大寸法 | ５８０×８５ｍｍ |
| 加圧能力 | ６００KN |
| 最大内抜き速度 | １３０ｓｐｍ |
| 下死点設定単位 | ０．００１ｍｍ |
| 有効打ち抜き全長 | 幅８５０×長さ１１５０ｍｍ |
|
特徴 下死点設定０．００１mmが可能なため、精度の高いハーフカットを実現 |
|

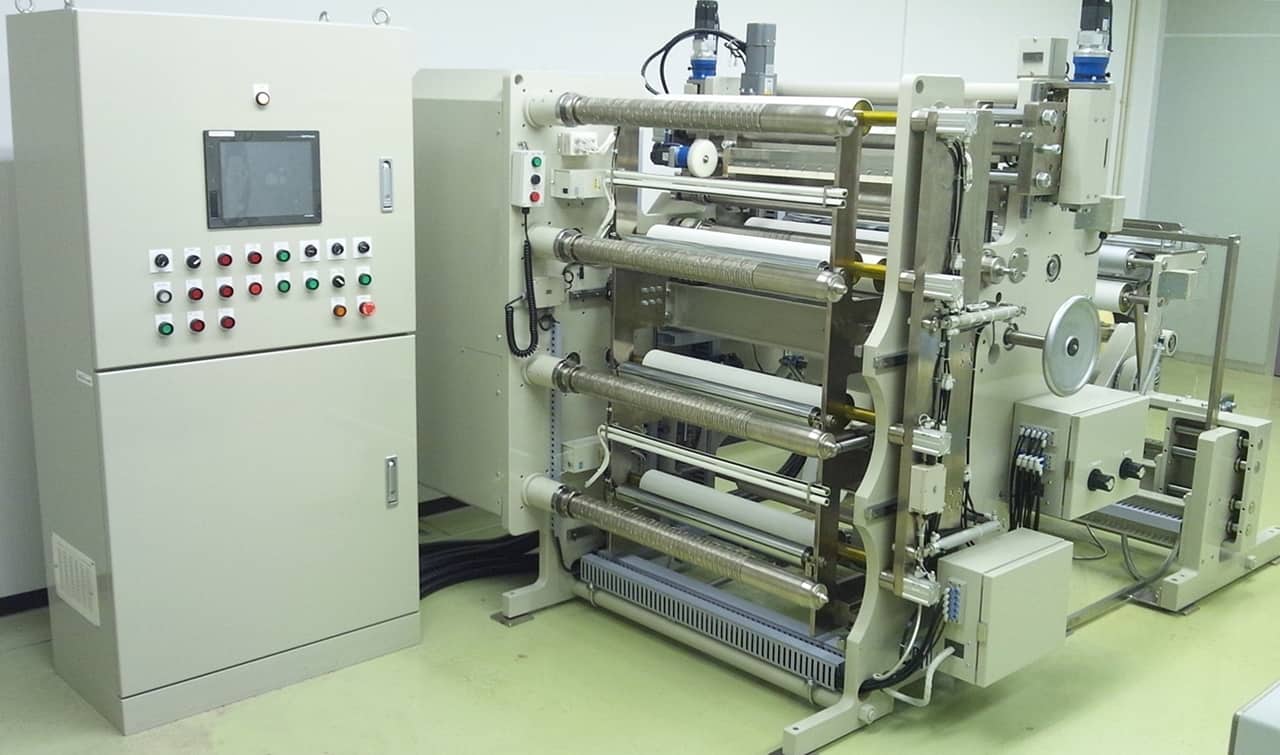

スリット機
| HBR-６００ | |
|---|---|
| 巻き出し径 | ６００ｍｍ |
| 巻き取り径 | ３５０ｍｍ |
| スリット幅 | MIN ５ｍｍ |
| 材料最大幅 | MAX ７００ｍｍ |
| 巻き取りコア | ３ inch／ １inch 対応 |
| 切断方式 | シアカット／スコアカット両用 |
